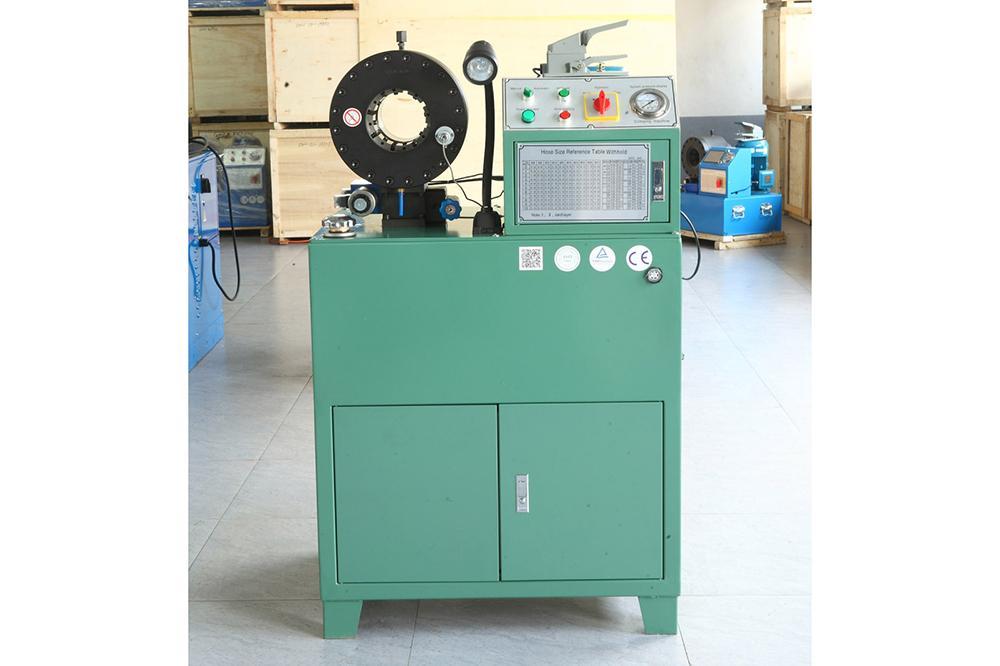

Prensadora de mangueras hidráulicas, automática YONG-FENG F51P

Crimpadora para producción de mangueras automática

Aplicaciones

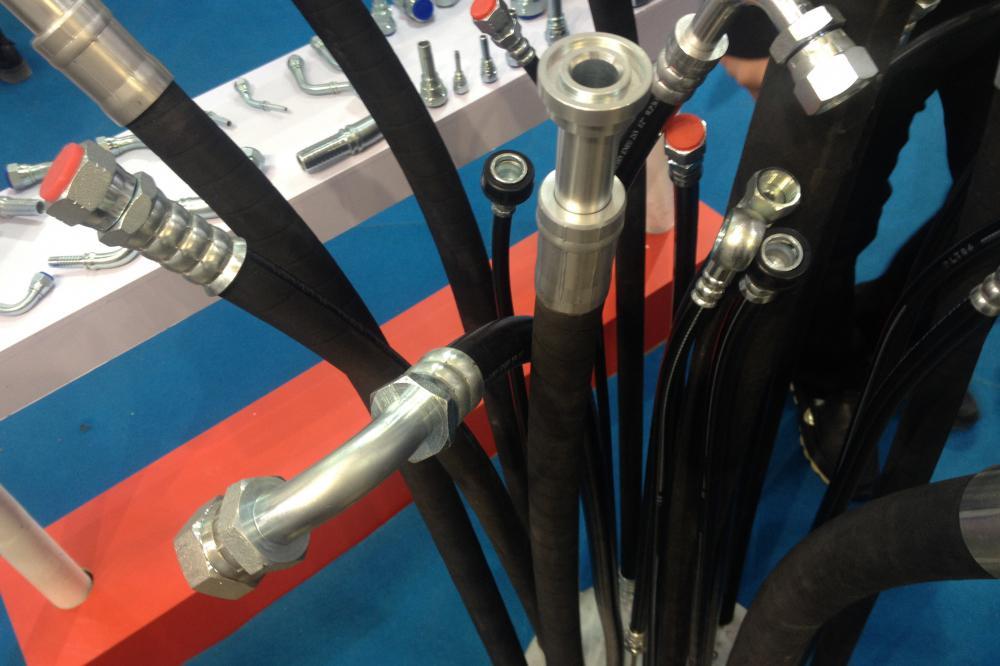

La crimpadora automática para producción de mangueras modelo YONG-FENG F51Ptiene una fuerza de crimpado de 3380 KN, un rango de 6 a 73 mm, y 14 conjuntos de terrajas estándar. Las actividades en las que más se utiliza esta máquina son el crimpado de tuberías de combustible de alta presión, la fabricación de mangueras industriales o para agua, las mangueras médicas, la fabricación de acondicionadores de aire y otras.

Diámetro interno máximo
Mangueras industriales: 2½"
Mangueras con 2 alambres trenzados: 2"
Mangueras con 4 alambres en espiral: 2"
Mangueras de baja presión φ6, φ8, φ10, φ12

Especificaciones
Material del cabezal de crimpado ACERO FORJADO
Rango de crimpado 6-73mm
Tamaño de la manguera 2", 4SN
Rango máximo de crimpado 118mm
Abertura sin terrajas 118mm
Abertura +25mm
Presión del sistema 31,5Mpa
Fuerza de crimpado 3380kN
Potencia 3kw/4kw
Voltaje estándar Individualizable
Control Automático
Terrajas estándar 14 sets
Peso 340kg
Dimensiones (L x W x H) 800*600*1350mm

Especificaciones de las terrajas

Terrajas de alta presión:
No. Φ6 Φ8 Φ10 Φ13 Φ16 Φ19 Φ25 Φ32 Φ38 Φ51
Rngo de crimpado 15-25mm 18-28mm 20-30mm 23-33mm 26-36mm 29-39mm 37-47mm 46-56mm 51-61mm 63-73mm
Longitud 45mm 45mm 45mm 50mm 65mm 65mm 80mm 80mm 80mm 80mm

Terrajas de baja presión:
No. Φ6 Φ8 Φ10 Φ12
Rango de crimpado 6-16mm 8-18mm 10-20mm 12-22mm
Longitud 35mm 35mm 35mm 35mm

Detalles

Crimpadora automática para producción de mangueras

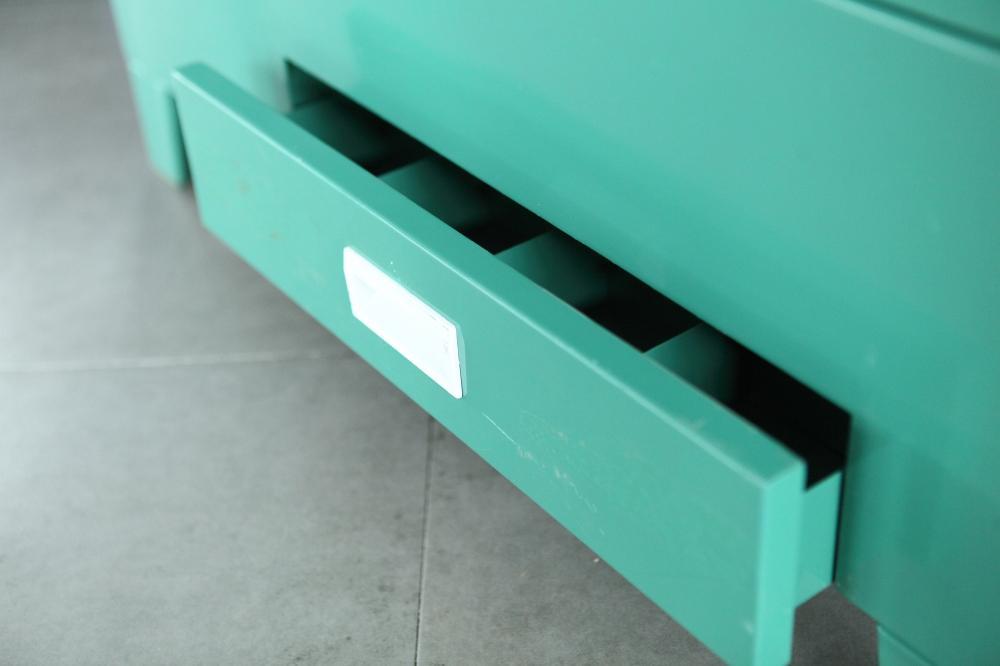

Cuenta con un gabinete que puede funcionar sobre el suelo, gracias a su diseño ergonómico. No requiere un banco de trabajo extra, por lo que su utilización es cómoda. Las terrajas pueden guardarse en una gaveta especial, que ahorra espacio y mantiene ordenadas las terrajas para distintas aplicaciones.

Sistema hidráulico
Yongfeng posee la patente de este sistema hidráulico, que cuenta con un enorme tanque de aceite y asegura una alta tasa de recuperación de la circulación y buena disipación del calor. Al ser rápido el regreso del aceite al tanque, el crimpado se produce a una presión estable, lo que hace que esta máquina sea adecuada para la producción en masa de mangueras hidráulicas.

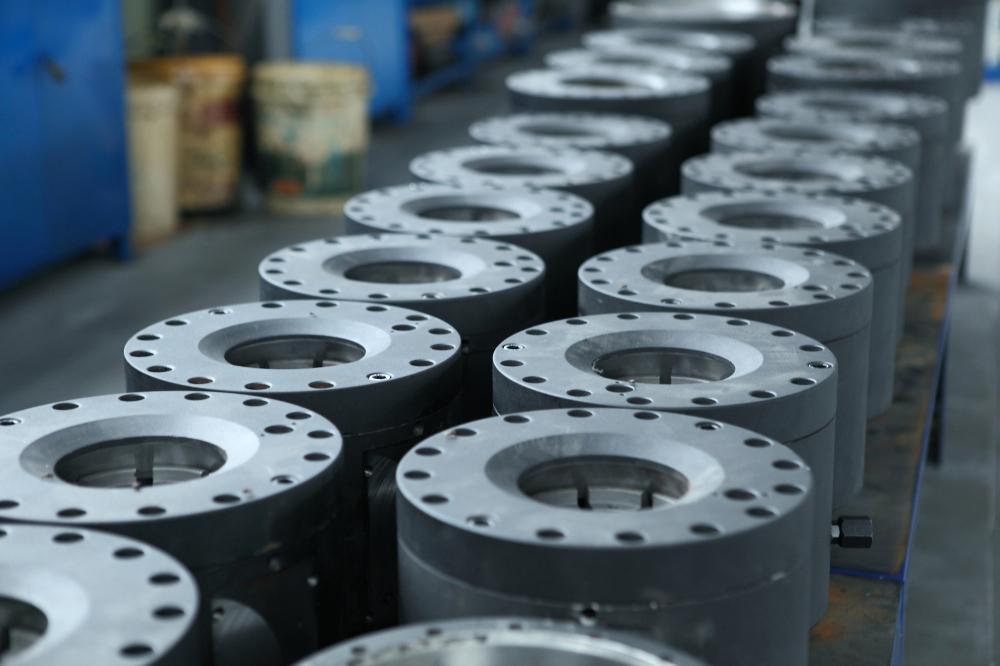

Materiales
El material de la tapa de cilindro, del tanque de aceite y del pistón es cromo 40. Su dureza superficial es de HRC26-30. La capa operativa presenta una dureza de HRC59-63 y un grosor de 2 mm.

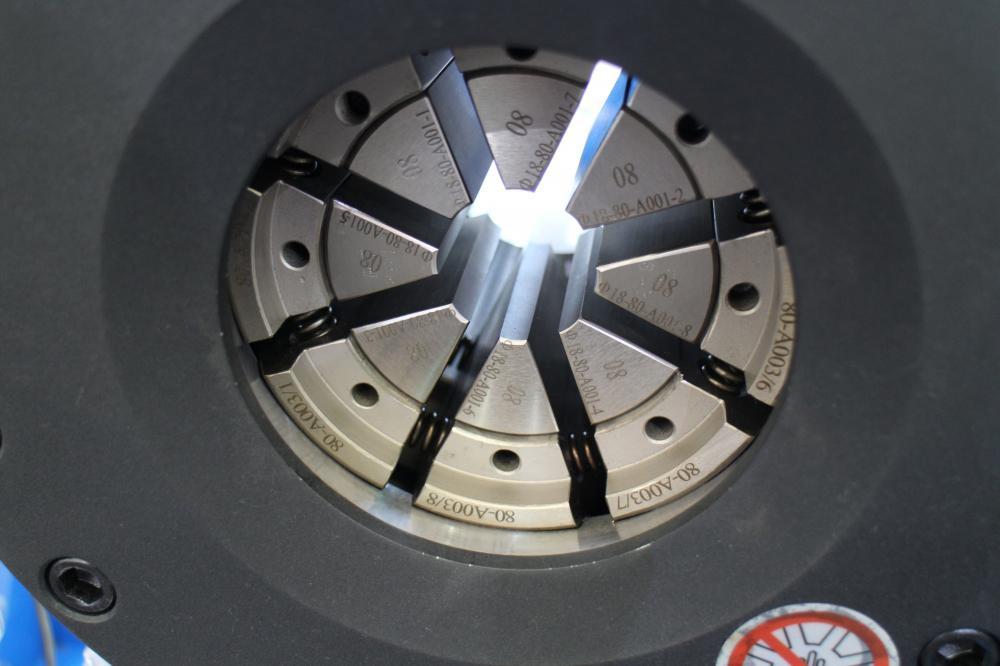

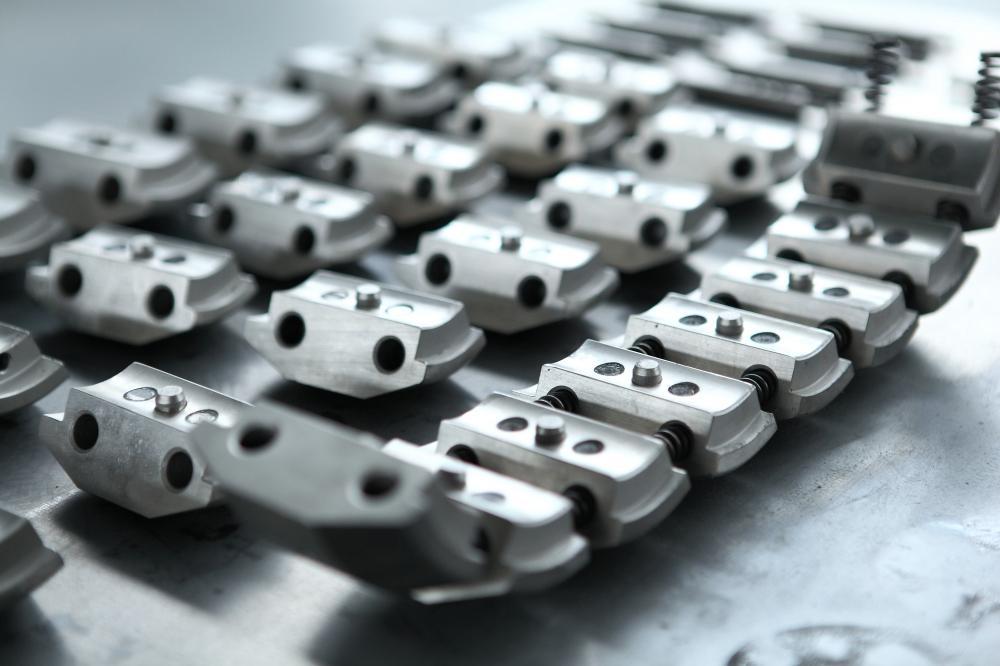

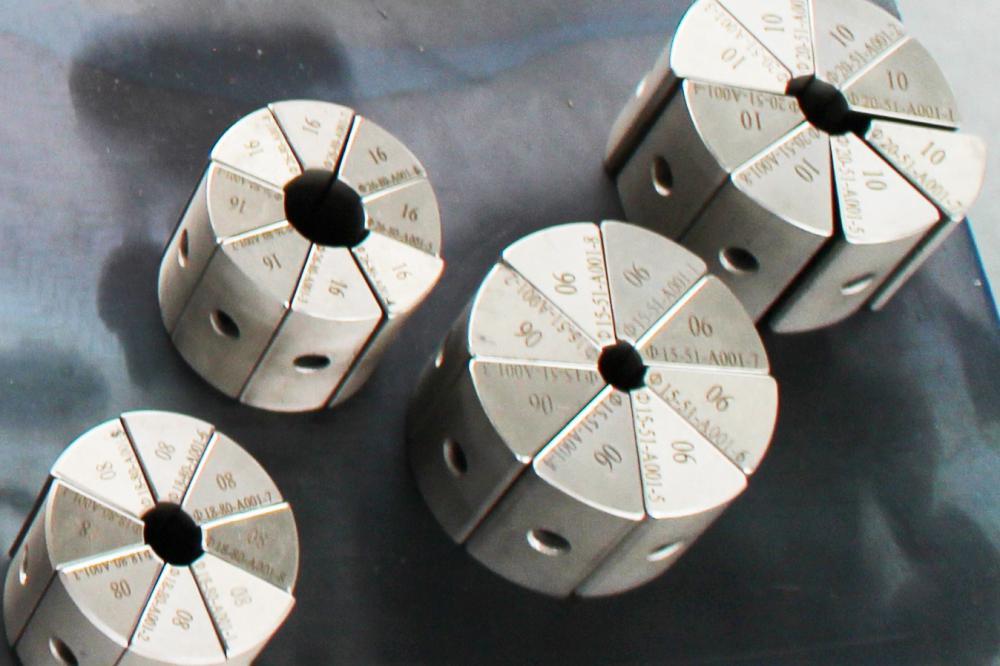

Conexión de las terrajas
Las terrajas están hechas de acero cromado 12 y se conectan mediante imanes. Estos facilitan el armado y desarmado de las piezas.

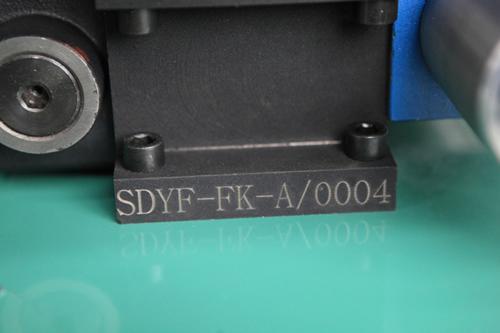

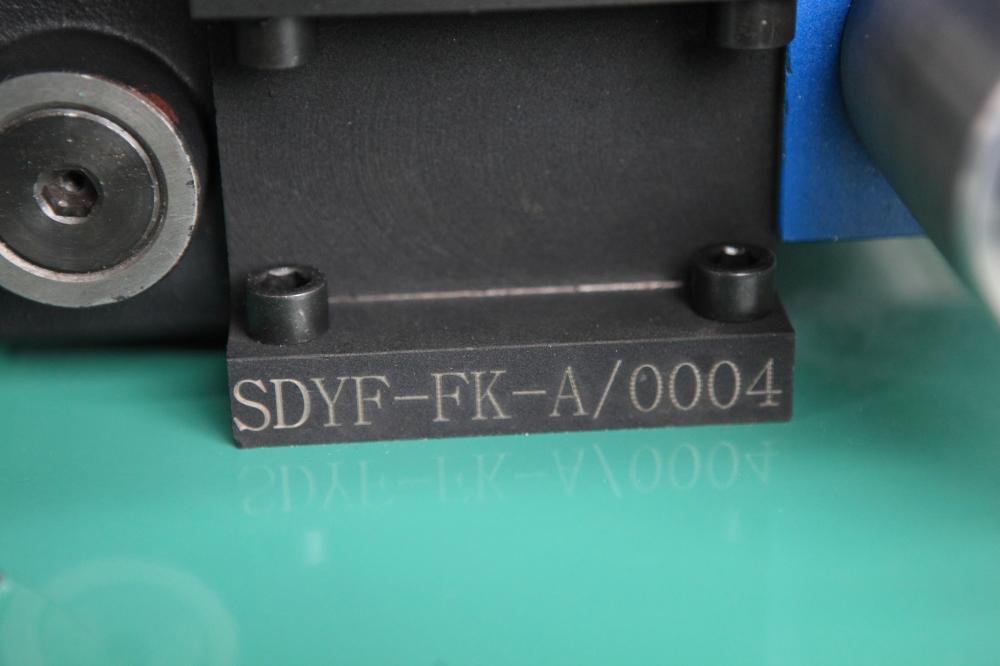

Sistema de conducción hidráulica
La conexión sin tuberías del bloque de válvulas hace que el sistema de conducción sea hermético y tenga larga vida útil. La conducción de la presión es estable, lo que aumenta el rendimiento de la crimpadora.
